用途
低碳18%Cr-12%Ni-2%Mo钢(AISI316L、SUS316L等)以及18%Cr-12%Ni-2%Mo钢(AISI316、SUS316等)的焊接。
使用特性
熔敷金属中奥氏体组织含有适量的铁素体
高温裂纹敏感性低,可得到良好的焊道。
焊接后可得到耐腐蚀性以及机械性能优良的熔敷金属。
焊接烟雾和飞溅产生量少,焊缝金属的融合性优良。
再起弧性好,特别适合搭接焊以及配合焊接自动化系统进行使用

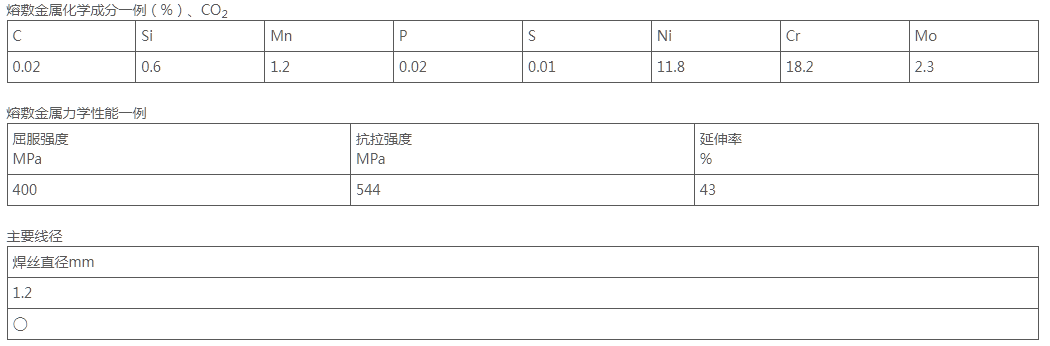

特点
1、和手工焊条相比,熔敷速度提高至约2~4倍,熔敷效率高达约90%,经济型。
2、和实心焊丝(MIG焊接)相比,对电流、电压的适用范围很大,条件设定容易。
3、飞溅少,脱渣性良好,可得到光亮美观的焊道。
焊接工艺要点
1、电源
采用直流(DC)焊接时,焊丝接正极DC(+)。使用脉冲电源时飞溅会增加,应关掉脉冲。
2、保护气体
请使用100%CO2也可用Ar+20~50%CO2,但易发生气孔缺陷。流量在20~25/min为宜。
3、干伸长度
φ0.9mm为15mm左右,φ1.2、1.6mm为15~20mm左右为宜。使用Ar+CO2时,请确保比CO2时稍长一些。
4、防风措施
风速超过1m/s,易发生气孔缺陷。要在确保保护气体流量的基础上采取防风措施。
5、焊接烟尘
焊接烟尘有害。请戴合适的防护口罩、并使用局部排气装置。
6、焊丝的保管
焊丝一直装在送丝装置上,遇到梅雨季节或多湿,发生结露时,焊丝由于受潮或沾水,容易发生表面气孔、气沟。开封后请保存在干燥无尘的低湿环境中。
